Connaissance de l'industrie de Série de transformateurs

Wenzhou Xubian Electric Co., Ltd. est une société chinoise Fabricant de sous-stations de type boîte produire des sous-stations de distribution préfabriquées ainsi que les équipements de commutation extérieurs qui les entourent : sous-stations préinstallées de type européen et américain, unités entièrement souterraines, sous-stations dédiées au photovoltaïque, boîtes de dérivation et de dérivation de câbles, armoires extérieures en maille annulaire et compteurs à prépaiement au sol.

Chaque unité quitte notre atelier de Liushi entièrement câblée, testée en isolation et documentée, de sorte que le travail sur site se limite à la préparation des fondations, à la terminaison des câbles et à la mise en service. Lorsqu'un projet suit un code réseau national, une philosophie de protection des services publics ou un programme de marque privée, nous nous basons sur ces exigences plutôt que sur les valeurs par défaut du catalogue.

Notre gamme de sous-stations de type caisson

En tant que Fabricant de sous-stations de type boîte , nous adaptons la configuration du produit à l'application, aux limites d'exploitation, aux interfaces et aux critères d'acceptation définis pour chaque projet.

La gamme couvre les trois couches fonctionnelles d'un poste de distribution — arrivée haute tension et protection, transformation et distribution basse tension — assemblées dans une seule enceinte avec éclairage, ventilation et, le cas échéant, chauffage et contrôle de la température.

  • Sous-stations préinstallées de type européen (YB□-12/0.4) — appareillage HT, transformateur et appareillage BT intégrés dans une enveloppe composite double couche en nid d'abeille, pour la rénovation des réseaux urbains, les quartiers résidentiels, les immeubles de grande hauteur, les sites industriels et miniers, les hôtels, les centres commerciaux, les aéroports, les chemins de fer, les champs pétroliers, les quais et les autoroutes.
  • Sous-stations préinstallées de type américain (YB27-12/0.4) — unités compactes d'alimentation en boucle avec protection complète à double fusible de 50 kVA à 1600 kVA, pour les nouveaux quartiers résidentiels, les ceintures vertes, les parcs, les quais, les usines, les mines et les aéroports.
  • Sous-stations entièrement souterraines (YBD1-12/0.4) — des enceintes non métalliques scellées installées sous le sol, libérant la surface du sol pour l'aménagement paysager, les places ou la circulation tout en conservant l'agencement complet HT/transformateur/BT.
  • Sous-stations photovoltaïques (YB□-12/0,315-0,69) — Côté haute tension de 12 kV avec un côté basse tension de 0,315 à 0,69 kV dimensionné autour de l'onduleur photovoltaïque et de la sortie de collecte.
  • Équipement de dérivation et de dérivation de câbles — Boîtes de dérivation de câbles CA extérieures XBDWF-12, boîtes de dérivation de câbles américaines DFW et boîtes de dérivation de câbles DFW-12 pour le service de poste de commutation extérieur.
  • Armoires extérieures à mailles annulaires DFWK-12 et dispositifs de mesure à prépaiement au sol — nœuds de réseau en anneau avec fonctionnement ouvert/fermé, plus comptage des revenus aux points de service extérieurs.

Matrice de gamme et d’application

Famille de produits Portée électrique typique Où ça correspond Notes de configuration
YB□-12/0,4 type européen 12 kV / 0,4 kV, protection interrupteur-fusible jusqu'à 630 A, disjoncteur à vide au-dessus de 800 kVA Rénovation de la distribution urbaine, développements résidentiels et commerciaux, nœuds de transport et de services publics Jusqu'à 30 départs BT ; contacteur ou compensation réactive sans contact ; général, villa ou coque compacte
YB27-12/0.4 type américain 10 kV / 0,4 kV, 50-1 600 kVA, IP43, niveau sonore 50 dB Fourniture de réseaux en boucle et de terminaux pour les sites résidentiels, les parcs, les quais, les usines, les mines et les aéroports Sauvegarde et protection par fusible enfichable ; Interrupteur de charge 200 A pour l'isolement d'urgence ; option de fonctionnement électrique
YBD1-12/0.4 souterrain Entrée 10 kV, sortie 400/220 V, unité entière sous le niveau du sol Sites où l'espace de surface ou l'impact visuel régissent, tels que les places, les routes et les quartiers paysagers Enceinte étanche résistante à la corrosion, trois compartiments, ventilation forcée avec isolation automatique contre les inondations
YB□-12/0,315-0,69 PV spécial 12 kV / 0,315 à 0,69 kV Points de collecte et de rehaussement photovoltaïques Valeurs nominales définies par la capacité du réseau, la sortie de l'onduleur et les règles d'interconnexion locales
Boîtes de dérivation et de dérivation XBDWF-12, DFW, DFW-12 Dérivation et dérivation de câbles 12 kV Alimentations de câbles extérieures et positions des postes de commutation Nombre de circuits de dérivation et direction d'entrée des câbles définis par configuration
Armoire grillagée à anneaux DFWK-12 Connexion en anneau 12 kV, fonctionnement ouvert et fermé Nœuds de réseau en anneau alimentant une ou plusieurs sous-stations Schéma d'anneaux extensibles ; se coordonne avec le schéma HT du poste
Dispositif de comptage à prépaiement extérieur au sol Comptage basse tension et contrôle du prépaiement Comptage des revenus aux points de service extérieurs Type de compteur et contrôle tarifaire adaptés au service public local

Application adaptée aux réseaux de distribution

Les sous-stations de type caisson conviennent aux projets où le point de distribution doit être situé à proximité de la charge mais où aucun bâtiment civil n'est disponible ou justifié. Les réseaux de distribution municipaux les utilisent pour le renforcement du réseau et l'extension des anneaux ; les parcs industriels et les parcs d'usines les utilisent pour leur capacité dédiée ; les développements résidentiels et commerciaux les utilisent pour une transformation compacte et silencieuse, proche de la demande.

  • Alimentation en réseau en boucle avec deux alimentations vers un bus partagé, ou alimentation par terminal radial où une seule alimentation est disponible.
  • Projets photovoltaïques et énergies nouvelles nécessitant une interface 12 kV avec un côté captage basse tension.
  • Sites contraints par l'empreinte au sol, l'impact visuel ou les eaux souterraines, où une unité souterraine remplace un kiosque en surface.
  • Réseaux de câbles distribués nécessitant une prise, un branchement ou une commutation en anneau le long de la sous-station.

Construction de l’enceinte, isolation et conditions du site

La coque n'est pas un couvercle mais fait partie de la conception thermique et électrique. Nos boîtiers européens et américains utilisent un panneau composite double couche en nid d'abeille pour l'isolation thermique et l'absorption acoustique, avec de l'acier inoxydable, un alliage d'aluminium, de l'acier laminé à froid et des tôles d'acier de couleur disponibles en fonction de la fonction et de l'apparence requise.

  • Conditions de service standards : altitude jusqu'à 1000 m, température ambiante de −25 °C à 40 °C sur les unités européennes et de −35 °C à 40 °C sur les unités américaines, humidité relative moyenne journalière jusqu'à 95 %.
  • Indice de protection IP43 sur la série américaine ; les enceintes souterraines sont conçues pour résister à la pression d'infiltration des eaux souterraines, avec des entrées de câbles, des ouvertures d'accès et des entrées pour le personnel scellées.
  • L'enceinte souterraine YBD1 répond à une exigence de résistance à la corrosion : aucune corrosion visible de la base vers le haut sur une durée de vie de 50 ans, avec des gouttières qui servent également d'entrées de ventilation et se ferment automatiquement en cas de reflux des eaux de crue.

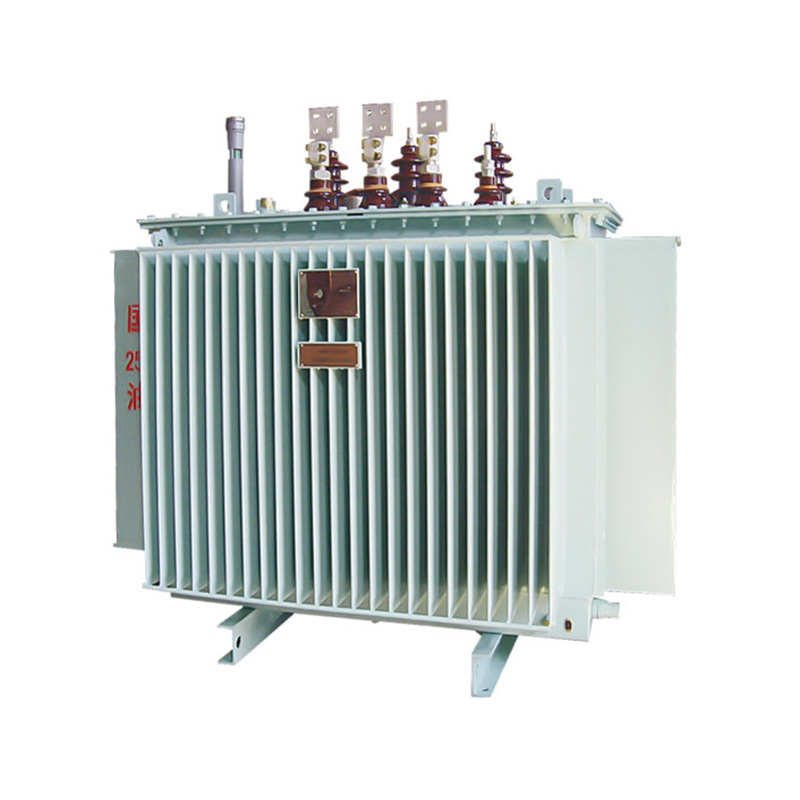

  • Le choix du transformateur se trouve à l'intérieur du boîtier : des unités S9, S10 ou S11 scellées immergées dans l'huile, ou des transformateurs de type sec isolés en résine et en papier NOMEX où l'huile est exclue.

Configuration électrique et intégration d'automatisation

La configuration commence du côté haute tension. Les interrupteurs de charge sont disponibles en types air, vide et SF6 avec mécanismes de commande électriques pour les mises à niveau d'automatisation ; le fusible est du type limiteur de courant haute tension avec percuteur et déclencheur triphasé associé. Sur les unités de type américain, les fusibles de secours et enfichables en série offrent une protection complète avec un grand pouvoir de coupure et un remplacement des fusibles sur site.

Haute tension

Unité principale en anneau ou combinaison interrupteur-fusible ; disjoncteurs à vide tels que la série QCE pour transformateurs supérieurs à 800 kVA ; Tenue aux chocs de foudre à fréquence industrielle de 42 kV et 75 kV selon le schéma européen 12 kV.

Basse tension

Disjoncteur principal universel ou intelligent à protection sélective, disjoncteurs de départ à boîtier moulé jusqu'à 30 circuits, déclencheur à minimum de tension sur l'interrupteur d'arrivée et compensation réactive par contacteur ou sans contact.

Automatisation

Bornes d'automatisation du réseau de distribution (FTU) sur l'unité principale de l'anneau HT pour la détection des courts-circuits et des défauts à la terre monophasés avec fonction quatre télécommandes ; des mécanismes de commande électriques préparent l'unité à la télécommande.

Pré-assemblage, tests en usine et acceptation

Le concept modulaire préinstallé déplace le câblage et la vérification du site vers l'atelier. Les compartiments sont équipés d'éclairage ; les compartiments de l'appareillage de commutation sont équipés de dispositifs de ventilation forcée et de contrôle de la température lorsque cela est spécifié, et les dispositifs de chauffage maintiennent l'intérieur au-dessus du point de rosée dans les climats humides.

Les matériaux entrants et les composants achetés sont inspectés à l'arrivée, des contrôles ponctuels suivent l'assemblage et le câblage, et les équipements semi-finis réussissent les tests de résistance d'isolement, de tenue à fréquence industrielle et de résistance CC avant de passer à l'étape suivante. Les unités finies effectuent des vérifications de tenue à la tension, d'échauffement et de fonctionnement, et sont livrées avec un rapport de test, des dessins et des manuels afin que l'ingénieur destinataire puisse comparer la configuration livrée à l'accord technique approuvé.

Informations que nous utilisons pour configurer votre solution

Nous préparons le schéma électrique, la disposition des enceintes et le devis à partir du point de travail du projet plutôt qu'à partir d'une liste standard. Les entrées suivantes permettent à nos ingénieurs de renvoyer une proposition complète avec des dessins structurels et une facture d'équipement confirmée.

  • Niveaux nominaux de haute et basse tension, fréquence nominale, capacité du transformateur en kVA et symbole de connexion (Dyn11 ou Yyn0), plus impédance admissible et pertes à vide.
  • Schéma haute tension : anneau ou borne, nombre de voies entrantes et sortantes, interrupteur de charge ou disjoncteur, valeurs nominales des fusibles, exigences en matière de sectionneur de terre et de verrouillage.
  • Schéma basse tension : type de disjoncteur principal, nombre et valeurs nominales des circuits de sortie, disposition de mesure, compensation réactive et étendue du filtre.
  • Protection et automatisation : fonctions de relais ou FTU, protocole de communication, portée de télécommande et interface avec le système SCADA de l'utilitaire.
  • Conditions du site : altitude, plage ambiante, humidité, exposition à la pollution et aux embruns salins, exigences sismiques, niveau de la nappe phréatique et type d'installation – sur socle, en surface ou souterraine.
  • Boîtier : matériau, couleur, degré de protection, disposition de la porte et de la ventilation, ainsi que toute langue de marque ou de plaque signalétique.
  • Objectif de conformité : normes nationales applicables, exigences en matière d'essais de type d'utilité et documents de certification demandés pour le marché de destination.
  • Contenu de la livraison : sens d'entrée des câbles, dessins de l'interface de fondation, liste des pièces de rechange, méthode d'emballage, marques d'expédition et documentation d'exportation.

Livraison, installation et service à long terme

Les marchandises sont emballées selon les normes d'exportation avec des informations de chargement et des documents d'exportation complets. Les conseils d'installation et l'assistance technique en ligne couvrent la mise en service et le dépannage, et les demandes de qualité reçoivent une réponse dans un délai de deux heures.

Les produits bénéficient d'une garantie de réparation, de remplacement et de retour de 12 mois, avec des pièces de rechange fournies ensuite à des prix avantageux. Les modèles standard sont généralement proposés dans un délai de 7 à 15 jours ouvrables, tandis que les configurations OEM et ODM suivent les dessins confirmés et le calendrier de production. Lorsque la conception nécessite un transformateur en dehors de l'ajustement standard, le Série de transformateurs peut être adapté au boîtier de la sous-station et au schéma de protection dans un seul package.

Foire aux questions

Quelles valeurs nominales couvrent vos sous-stations de type boîte ?

La classe 12 kV est le noyau : entrée 10 kV réduite à 0,4/0,22 kV, avec des unités de type américain de 50 kVA à 1 600 kVA et des unités européennes protégées par des combinaisons interrupteur-fusible jusqu'à 630 A, passant aux disjoncteurs à vide au-dessus de 800 kVA. Les unités photovoltaïques utilisent un côté basse tension de 0,315 à 0,69 kV.

Pouvez-vous construire selon le code réseau d'un autre pays ?

Oui. Nous personnalisons les tensions nominales, les symboles de connexion, la philosophie de protection, l'entrée de câble, la couleur du boîtier, la langue de la plaque signalétique et la documentation en fonction du marché de destination. Les programmes OEM et ODM couvrent la conception des dessins, la confirmation des prototypes et la production en série sous votre propre marque.

Quel type de sous-station convient à un site sans espace au sol disponible ?

Le Sous-station souterraine YBD1-12/0.4 installe l'ensemble complet HT, transformateur et BT en sous-sol dans une enceinte étanche, avec gouttières, ventilation forcée et isolation automatique en cas de reflux de crue.

Quelle documentation accompagne chaque unité ?

Les dessins structurels et électriques, l'accord technique, les rapports d'essais en usine couvrant la résistance d'isolement, la tenue à la fréquence industrielle, la résistance CC, l'échauffement et les contrôles fonctionnels, ainsi que les manuels d'exploitation et de maintenance et les documents d'exportation.

Comment choisir entre les types européens et américains ?

Le YB□-12/0.4 European-type pre-installed substation integrates full HV switchgear with a composite enclosure and up to 30 LV outgoing circuits, while the YB27-12/0.4 American-type substation uses dual-fuse full-range protection in a more compact footprint. The choice usually follows the local distribution convention and the utility's protection practice.
