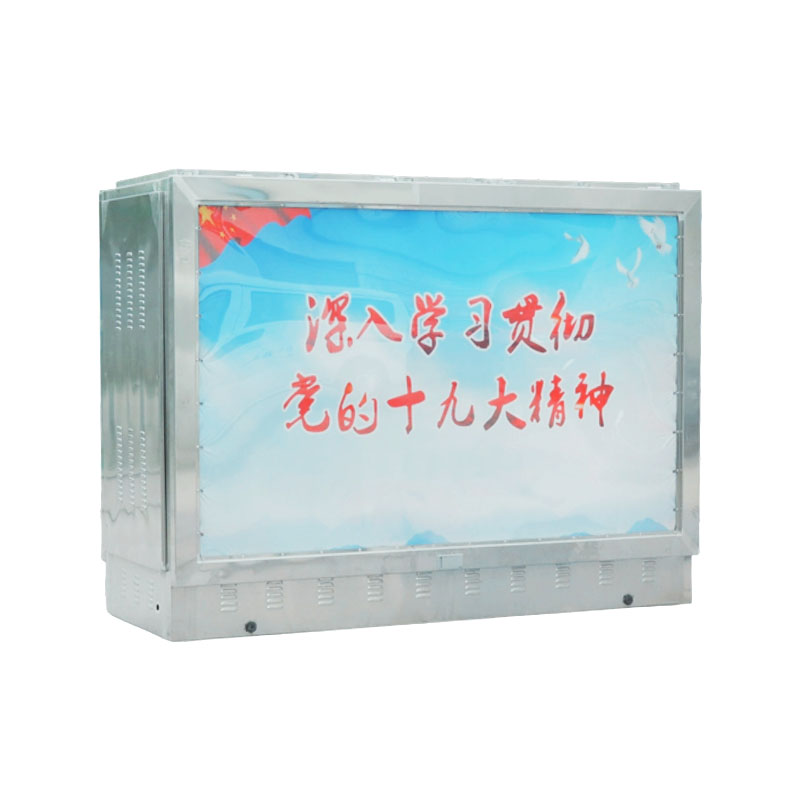

  • Sous-station souterraine YBD1-12/0.4
  • Sous-station souterraine YBD1-12/0.4
  • Conditions normales de service
  • Caractéristiques structurelles
  • Avantages en termes de performances
  • Paramètres techniques

1. Altitude : L'altitude ne doit pas dépasser 1 000 m.
2. Température ambiante : Température maximale : 40°C ; température minimale : -30°C.
3. Humidité relative : À 25°C, l'humidité relative de l'air ne doit pas dépasser 95 % et la moyenne mensuelle ne doit pas dépasser 90 %.
4. Environnement d'installation : Le site d'installation doit être exempt de pollution évidente, de gaz explosifs ou corrosifs et de poussière. Le site d'installation doit être exempt de vibrations et d'impacts importants et ne doit pas être situé dans une zone basse.
5. Conditions de service spéciales : les autres conditions de service au-delà des conditions de service normales ci-dessus doivent être conformes aux dispositions de GB1094.1, GB/T11022, GB/T14048.1 et GB7251.1.

Tous les équipements de la sous-station préfabriquée entièrement souterraine sont installés à l’intérieur d’une enceinte entièrement étanche. L'enceinte est divisée en interne en un compartiment d'appareillage haute tension, un compartiment transformateur et un compartiment d'appareillage basse tension. Chaque compartiment est équipé de dispositifs d'éclairage et l'appareillage est équipé de dispositifs de ventilation forcée et de contrôle de la température, d'appareils de chauffage et d'autres équipements.
Tous les équipements ci-dessus sont installés sous le niveau du sol. Son équipement interne est le même que celui d’une sous-station préfabriquée aérienne classique. La tension d'entrée de 10 kV est abaissée par le transformateur jusqu'à une tension de distribution de 400/220 V, puis fournie aux points de charge. Les technologies clés de cette sous-station préfabriquée entièrement souterraine sont les performances d'étanchéité de l'enceinte, la résistance à la corrosion et la résistance à la pression.
Plus précisément :
1. Du bas de l'enceinte jusqu'au corps, celui-ci doit rester exempt de signes de corrosion pendant au moins 50 ans.
2. L'enceinte doit résister à l'érosion causée par le béton et la pression des eaux souterraines tout en conservant une bonne intégrité structurelle.
3. Tous les points d'étanchéité, y compris les ouvertures d'accès aux équipements, les entrées et sorties du personnel et les entrées de câbles, doivent résister à la pression d'infiltration des eaux souterraines, sans infiltration d'eau à l'intérieur et sans humidité à l'intérieur de l'enceinte.
La sous-station préfabriquée entièrement souterraine YBD1-12 répond aux exigences de base ci-dessus et assure principalement les trois fonctions suivantes :
1. Une extrémité de l’enceinte est équipée de deux gouttières. Par temps pluvieux, l’eau de pluie peut rapidement pénétrer dans le système de drainage par les gouttières sans pénétrer à l’intérieur de la sous-station préfabriquée.
2. En plus d'évacuer l'eau de pluie, le bac de drainage sert également d'entrée d'air pour le système de ventilation par circulation à l'intérieur de l'enceinte. L'air pénètre dans l'enceinte par l'entrée d'air pour former une circulation, maintenant une température et une humidité équilibrées à l'intérieur de l'enceinte et réduisant l'augmentation de la température du transformateur.
3. En cas d'inondation qui se produit une fois tous les 50 ou 100 ans, lorsque la montée des eaux souterraines provoque un reflux du système de drainage et que le bac de drainage ne peut plus évacuer l'eau, le dispositif de ventilation s'arrêtera automatiquement, isolant l'intérieur et l'extérieur de l'enceinte. Cela empêche les inondations d'affecter l'équipement et permet à la sous-station préfabriquée de continuer à fonctionner.

À l'heure actuelle, de nombreuses sous-stations dans certaines villes sont installées dans des sous-sols de grande hauteur. En cas de fortes inondations, ils sont pratiquement submergés et la plupart des équipements sont endommagés après le retrait des eaux. Si des sous-stations préfabriquées entièrement souterraines sont utilisées comme équipement de distribution d’énergie, l’inondation des équipements peut être évitée. Les sous-stations préfabriquées entièrement souterraines présentent également les avantages suivants :
1. Ils peuvent considérablement économiser les ressources foncières, éliminant le besoin d’acquérir des terres et réduisant les investissements dans les infrastructures.
2. Il n'y a pas d'obstacles au-dessus du sol, ils n'affectent donc pas l'environnement ni l'expérience visuelle et le paysage des personnes.
3. Lorsqu'ils sont installés dans des pelouses ou des ceintures vertes, divers éléments décoratifs et paysagers peuvent être conçus en surface, comme des sculptures et des rocailles. Lorsqu'il existe des exigences concernant de grandes places ou des bords de route, et lorsqu'aucun obstacle, y compris les conduits de ventilation, n'est autorisé au-dessus du sol, des sous-stations préfabriquées de type place peuvent être sélectionnées. Les ouvertures de ventilation de ce type de sous-station préfabriquée peuvent être entièrement dissimulées sous le niveau du sol.
4. L'équipement de distribution d'énergie de la sous-station préfabriquée entièrement souterraine est installé sous terre, offrant ainsi une sécurité et une fiabilité élevées.
5. Il n’y a aucun impact sonore provenant du transformateur au-dessus du sol.
6. Comme l'environnement souterrain est relativement frais, l'augmentation de la température pendant le fonctionnement du transformateur est plus stable.
7. L'espace interne de la sous-station préfabriquée entièrement souterraine est relativement spacieux, et la maintenance et l'exploitation n'interféreront pas avec la surface du sol ni ne causeront de dommages à l'environnement.

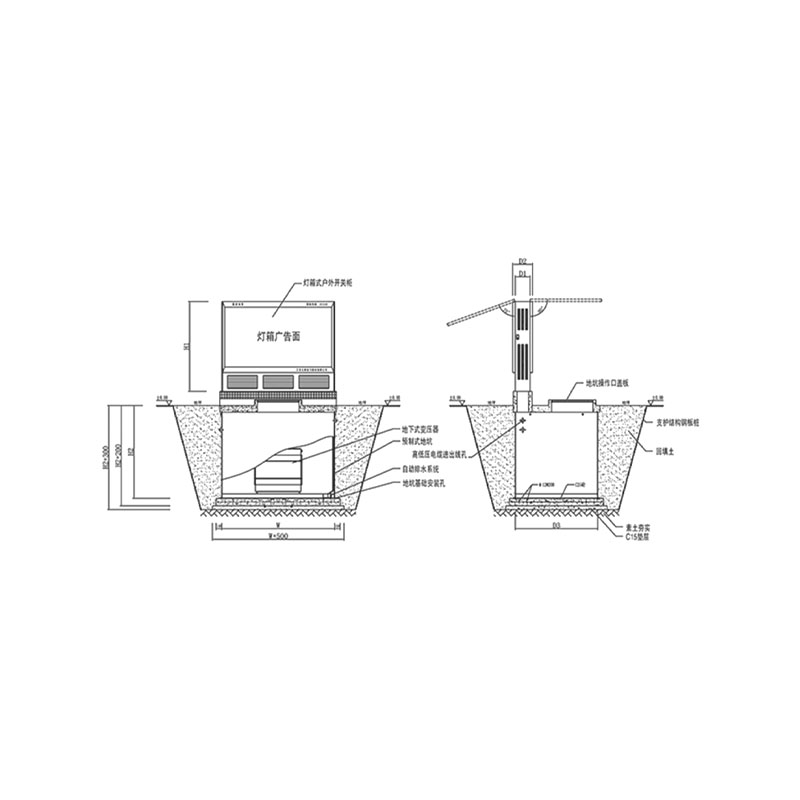

100002 Modèle
1 Dimensions d'installation
2 Interrupteur extérieur de type caisson lumineux
3 Panneau publicitaire pour caisson lumineux
4 Transformateur souterrain
5 Fosse préfabriquée
6 Trous d'entrée/sortie de câble haute et basse tension
7 Système de drainage automatique
8 Trous de montage pour fondation de fosse
9 Couvercle du port de fonctionnement du jeu de barres principal
10 Support de boulons encastrés en acier
11 Sol de remblayage
12 Sol naturel
13 Sol naturel compacté
14 Coussin en béton C15
15 Couvercle du port de fonctionnement du jeu de barres principal
16 Support de boulons encastrés en acier
17 Sol de remblayage
18 Sol naturel
19 Sol naturel compacté
20 Coussin en béton C15
