Connaissance de l'industrie de Appareillage électrique complet basse tension

Wenzhou Xubian Electric Co., Ltd. est un Chine Fabricant d'appareillage basse tension fournissant des équipements complets de distribution basse tension et de qualité de l'énergie pour les installations industrielles, les bâtiments commerciaux et les communautés résidentielles. Notre gamme couvre les appareillages débrochables et fixes, les armoires de compensation de condensateurs, les armoires à filtres actifs, les armoires de distribution complètes et les boîtes de distribution AC, depuis la carte d'arrivée principale jusqu'au circuit d'éclairage final. Nous fabriquons selon GB/T7251 et configurons chaque assemblage autour du profil de charge, de la quantité de circuit, de l'environnement d'installation et de l'interface de contrôle requise par le projet.

Distribution basse tension de la carte principale au circuit final

Nous organisons la gamme par service plutôt que par taille d'armoire uniquement. Les ensembles principaux de distribution et de commande du moteur transportent les chemins à courant élevé ; les armoires de compensation et de filtrage corrigent la qualité de l'énergie au niveau du jeu de barres ; les boîtes de distribution divisent les circuits finaux au point d'utilisation. Cela nous permet de fournir un ensemble coordonné avec des conventions de jeu de barres, de protection et d'étiquetage cohérentes tout au long du projet.

Famille de produits Modèles de notre gamme Où ça correspond Objectif de configuration
Distribution principale BT et contrôle moteur XBXL, XBMNS, XBGCK, XBGCS, XBGGD Sections d'arrivée, de liaison de bus, de desserte et MCC dans les usines, les bâtiments commerciaux, les hôtels, les aéroports et les infrastructures Courant nominal, tailles de châssis de disjoncteur, tenue de courte durée des jeux de barres, IP30/IP40, entrée de câble
Appareillage débrochable Appareillage débrochable basse tension XBMNS , XBGCK, XBGGD Processus nécessitant un remplacement rapide des modules et une isolation sûre dans les systèmes triphasés à cinq fils 400/660 V Taille du module de tiroir, verrouillage mécanique, mélange PC/MCC, jeu de barres 5 000 A, Icw 50-80 kA
Compensation réactive Appareillage de commutation à condensateur basse tension XBGGJ , XBJP Correction du facteur de puissance du jeu de barres principal et distribution/compensation combinée Étages de condensateurs, appareils de commutation, ventilation, comptage et protection
Filtrage actif des harmoniques Armoire à filtre actif APF Charges non linéaires telles que redresseurs, entraînements, équipements informatiques, systèmes CVC et de soudage Capacité de 50 à 450 A, 3P3W/3P4W, rapport CT, extension parallèle, communication Modbus
Fin de la distribution XBJXF, XBPZ30, XBXM Circuits finaux dans les bâtiments et ateliers ; éclairage, prise et petite distribution électrique Nombre de voies, taille du boîtier, indice de protection IP, disposition des portes et des serrures, étiquetage des circuits
Contrôle des patrouilles de lutte contre l'incendie XBS-K, XBS-P Intégrité de secours des pompes à incendie dans les bâtiments commerciaux, industriels et résidentiels PLC ou contrôleur intelligent, méthode de démarrage, nombre de pompes, interface d'alarme, cycle de patrouille

Application adaptée par type de bâtiment et processus

Les installations industrielles utilisent cette gamme pour la distribution des sous-stations, les centres de contrôle des moteurs, la correction des condensateurs et la filtration des harmoniques là où les variateurs et les redresseurs faussent l'alimentation. Les bâtiments commerciaux et les communautés résidentielles utilisent des armoires de distribution principales, des armoires de compensation complètes et des boîtes de distribution finale pour le comptage des locataires, l'éclairage et la petite électricité. Les aéroports, les quais, les hôtels et les centres de diffusion nécessitent la même logique de débrochage où les circuits doivent être isolés et remplacés sans arrêter la section.

  • Distribution de courant élevé : Les ensembles XBMNS sont conçus pour les systèmes triphasés à cinq fils à 400 V ou 660 V, avec des jeux de barres horizontaux jusqu'à 5 000 A et des courants de tenue de courte durée de 50, 65 ou 80 kA pendant 1 s.
  • Qualité de l'alimentation : Les armoires APF ciblent un THDi inférieur à 5 %, tandis que les armoires XBGGJ et XBJP fournissent une correction du facteur de puissance de déplacement par étapes au niveau du jeu de barres principal.
  • Espace et accès : les boîtes de distribution compactes et les appareillages à accès frontal conviennent aux salles électriques où le rayon de courbure des câbles et l'espace de maintenance sont limités.
  • Sécurité incendie : L'équipement de patrouille-inspection XBS maintient les pompes à incendie de secours en fonctionnement afin qu'elles ne se grippent pas après de longues périodes d'inactivité.
  • OEM et ODM : les panneaux de marque privée, la tension spécifique au projet, la couleur du boîtier, la langue de la plaque signalétique et les jeux de dessins sont traités via notre processus de personnalisation.

Construction débrochable et fixe : logique de sélection

La construction débrochable est le bon choix lorsque l’accès pour la maintenance et l’isolation des circuits dominent le plan d’exploitation. L'assemblage XBMNS utilise un cadre en section C de 25 mm, des modules de tiroirs standardisés et un verrouillage mécanique qui empêche le retrait d'un tiroir sous charge. Les sections PC et MCC peuvent être combinées sur un module de 200 mm afin que les départs d'arrivée, de liaison de bus et de moteur partagent une même ligne sans perdre la discipline du compartiment.

Détails de construction qui affectent la durée de vie

  • Les corps des armoires sont assemblés à partir de tôles d'acier laminées à froid après traitement de passivation ; L'acier revêtu d'aluminium-zinc est disponible pour différentes exigences des utilisateurs.
  • Les armoires MCC utilisent des composants en plastique technique ignifuge à haute résistance pour l'isolation et le support mécanique.
  • Les armoires d'arrivée, de liaison de bus, de centre d'alimentation, de commande de moteur et de condensateur partagent une enveloppe de hauteur de 2 200 mm, avec une largeur et une profondeur définies par les exigences du circuit et de la zone de câble.
  • Les sections fixes simplifient l'accès aux jeux de barres et aux câbles là où le retrait n'est pas nécessaire ; les sections débrochables réduisent les temps d'arrêt là où les circuits doivent être changés rapidement.

Qualité de l'énergie : compensation, filtrage actif et intégrité de la pompe à incendie

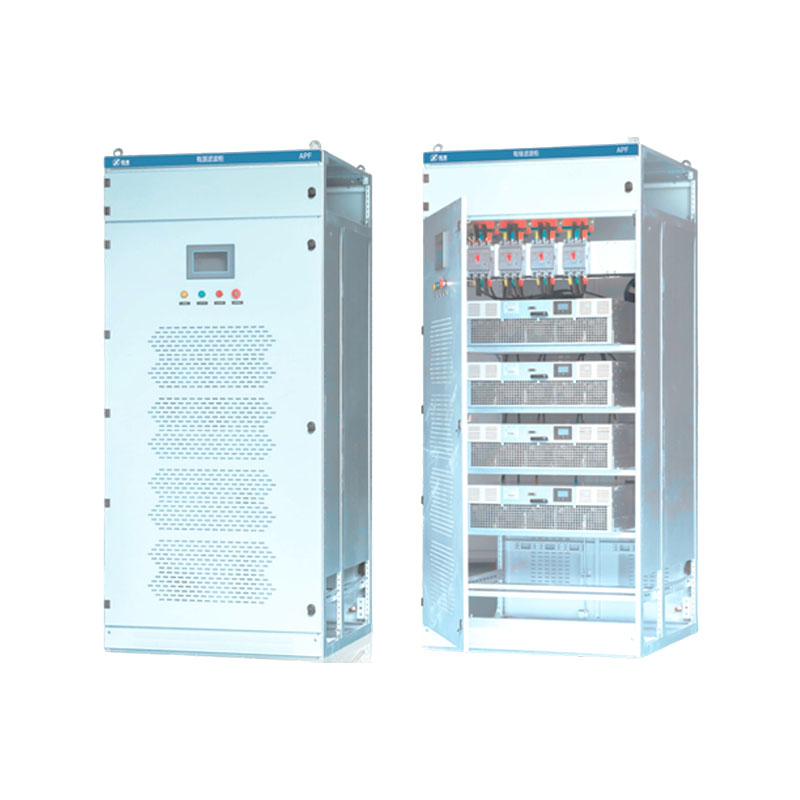

L'armoire de filtrage actif APF surveille le courant de charge via un TC externe, extrait les composants harmoniques dans son DSP et injecte un courant égal et opposé via la commutation IGBT. Il convient aux installations où le spectre harmonique change avec la production ou l'occupation et où les filtres passifs seraient difficiles à régler. Pour le facteur de puissance de déplacement, l'appareillage à condensateur XBGGJ et les armoires complètes XBJP fournissent une correction échelonnée au niveau du jeu de barres principal, avec une commutation et une ventilation adaptées à la batterie de condensateurs.

Données de référence de l'APF

  • Capacité de compensation 50, 100, 150, 200 ou 300 A, personnalisable ; les unités parallèles augmentent la capacité.
  • Triphasé à 3 fils ou triphasé à 4 fils ; 380 V -40 % à 20 % ; 50 Hz ±10 %.
  • Efficacité globale supérieure à 97 % ; THDi inférieur à 5 % ; plage de filtrage du 2ème au 50ème ordre.
  • Temps de réponse inférieur à 300 µs, réponse complète inférieure à 10 ms ; Fréquence équivalente IGBT 30 kHz.
  • RS232 et RS485 avec protocole Modbus ; IP30 ; Protection contre la foudre 20 kA.
  • Ambiante 0°C à 40°C ; altitude jusqu'à 1 500 m, avec déclassement au-dessus de ce niveau.

Patrouille de lutte contre les incendies XBS

Les armoires XBS-K et XBS-P utilisent un API ou une logique de contrôleur intelligent pour faire fonctionner les pompes à incendie à basse vitesse et basse fréquence pendant la veille. Si un signal d'incendie arrive pendant la patrouille, la patrouille s'arrête immédiatement et la pompe passe en mode lutte contre l'incendie selon la méthode de démarrage configurée.

Les conditions de perte de phase, de défaillance de phase, de surintensité de sortie et de court-circuit déclenchent des alarmes afin que la pompe reste prête plutôt que de se gripper en raison de l'inactivité.

Enveloppe technique et construction matérielle

L'ensemble débrochable XBMNS définit l'extrémité supérieure de notre enveloppe basse tension. Son jeu de barres horizontal est dimensionné jusqu'à 5 000 A, avec une tension assignée d'isolement de 660/1 000 V, une fréquence assignée de 50 ou 60 Hz et un courant de tenue de courte durée de 50, 65 ou 80 kA pendant 1 s. Le courant de crête de tenue est de 105, 140 ou 176 kA, et le boîtier est IP30 en standard avec IP40 disponible par note spéciale.

  • Normes d'assemblage : GB7251.1 et IEC60439 pour les ensembles d'appareillages de commutation et de contrôle basse tension ; la fabrication suit GB/T7251.
  • Conditions de pose : utilisation en intérieur, température de l'air ambiant ne dépassant pas 40 °C ou inférieure à -5 °C, moyenne sur 24 heures ne dépassant pas 35 °C, altitude ne dépassant pas 2 000 m et emplacement exempt de vibrations sévères et d'atmosphère corrosive.
  • Humidité : humidité relative jusqu'à 50 % à 40 °C, une humidité plus élevée étant autorisée à des températures plus basses ; la condensation due aux changements de température doit être prise en compte.
  • Zones de jeux de barres et de câbles : des zones séparées pour les jeux de barres, les appareils et les câbles permettent un accès frontal et une terminaison ordonnée des câbles.
  • Finition du coffret : acier laminé à froid après passivation, avec acier revêtu d'aluminium-zinc en option pour différentes exigences de corrosion et de finition.

Intégration des contrôles, de la protection et de l'automatisation

La protection et le contrôle sont configurés autour du schéma unifilaire et de la philosophie de contrôle de l'installation. Les trames entrantes et de liaison de bus utilisent la série de disjoncteurs spécifiée ; les départs utilisent des disjoncteurs à boîtier moulé ou miniatures avec les déclencheurs requis ; les compteurs, les TC, la protection contre les surtensions et les signaux d'état sont câblés aux borniers pour une connexion externe SCADA ou de gestion du bâtiment. L'APF communique via Modbus RTU sur RS485 ou RS232, et l'armoire de patrouille XBS utilise un API ou une logique de contrôleur intelligent avec des signaux d'état vers le panneau d'alarme incendie.

  • Alimentation de contrôle : la tension de commande, l'alimentation de déclenchement et les contacts auxiliaires sont confirmés par rapport au schéma de protection client.
  • Dosage : les données de courant, de tension, de puissance, d'énergie et de qualité de l'énergie sont sélectionnées en fonction des exigences d'exploitation et de reporting.
  • Verrouillages : Les verrouillages du disjoncteur, du tiroir et de la mise à la terre sont vérifiés fonctionnellement avant l'expédition.
  • Étiquetage : les étiquettes des appareils, les schémas de circuits et les plaques signalétiques sont produits dans la langue du projet et dans le format convenu lors de la confirmation technique.
  • Communication : les listes de points et les détails du protocole sont cartographiés lors de l'examen des dessins afin que l'armoire arrive prête pour le réseau du site.

Tests en usine, documentation et acceptation

Le contrôle qualité commence par l'inspection à l'arrivée des jeux de barres, des disjoncteurs, des condensateurs, des filtres et des pièces en tôle. Les contrôles en cours de processus suivent l'assemblage et le câblage ; les assemblages semi-finis sont testés pour la résistance d'isolement, la tenue à la tension et la résistance CC avant d'avancer. Les armoires finies subissent des tests de tenue à la tension, d'échauffement et de fonctionnement, et des rapports de test sont émis avant l'emballage. Pour les projets non standards, des prototypes sont fabriqués et testés pour l’isolation, l’échauffement et la tenue en tension pour approbation du client avant la production en série.

Dossier de documentation typique

  • Schéma unifilaire, diagrammes schématiques, schémas de bornes et dessins d'agencement général.
  • Rapport d'essais en usine couvrant l'isolation, la tenue en tension, l'échauffement et les contrôles fonctionnels.
  • Manuel d'utilisation et d'entretien, liste de colisage et documents d'exportation.
  • Accompagnement à la certification pour le marché cible ; Les produits concernés sont certifiés CE et CCC dans le cadre d'un système de qualité ISO9001.

Installation, maintenance et pièces de rechange

Les modules débrochables permettent d'isoler et de remplacer un circuit sans démonter le jeu de barres ; les sections fixes sont accessibles par l'avant pour la terminaison des câbles et la maintenance du disjoncteur. Les armoires APF incluent l'autodiagnostic et la protection, et le contrôleur de patrouille XBS déclenche des alarmes sur les défauts de phase, de courant et de court-circuit. Les pièces détachées restent disponibles après la période de garantie et notre équipe après-vente assure un dépannage en ligne en anglais.

  • Emplacement : installer à l'intérieur dans un endroit ventilé exempt de vibrations sévères et d'atmosphère corrosive ; confirmer les dégagements d'accès avant et arrière par rapport au dessin d'agencement général.
  • Entrée de câble : l'entrée supérieure ou inférieure, la disposition des plaques passe-câbles et le rayon de courbure sont fixés lors de la révision des dessins.
  • Garantie : les produits bénéficient d'une garantie de 12 mois pour la réparation, le remplacement et le retour ; les pièces de rechange sont disponibles à des prix avantageux après garantie.
  • Délai de livraison : 7 à 15 jours ouvrables pour les modèles standards ; Les produits OEM et ODM suivent le calendrier de dessin et de production confirmé dans la proposition.
  • Prise en charge des sites : des conseils d'installation, une assistance à la mise en service pour les équipements clés du projet et une assistance technique après-vente en ligne 24 heures sur 24 sont disponibles.

Informations que nous utilisons pour configurer votre solution

Notre proposition est basée sur le point de travail, le matériau et l'objectif de production. Pour les ensembles basse tension, le point de fonctionnement est le schéma unifilaire et le niveau de défaut ; le matériau est le jeu de barres en cuivre, la sélection du disjoncteur, le boîtier et l'interface du câble ; l'objectif de production est la séquence de livraison et le plan d'installation sur site.

  • Données système : tension, fréquence, phases, disposition du neutre et de la terre, niveau de défaut, caractéristiques du jeu de barres et détails du transformateur en amont.
  • Charger les données : charge connectée, demande, facteur de puissance, spectre harmonique, méthode de démarrage du moteur et cycle de service.
  • Horaires des circuits : circuits d'arrivée, de liaison de bus, d'alimentation et MCC, voies de rechange, types de disjoncteurs, déclencheurs et points de mesure.
  • Qualité de l'alimentation : Cible THDi, étages de compensation, capacité APF, rapport CT et emplacement CT.
  • Environnement : installation intérieure ou extérieure, température ambiante, humidité, altitude, indice IP et ventilation.
  • Interface : sens d'entrée des câbles, connexion busway, protocole SCADA ou BMS, liste de points et alimentation de contrôle.
  • Documentation et image de marque : langage de dessin, détails de la plaque signalétique, couleur du boîtier, exigences manuelles et portée du rapport de test.
  • Livraison : séquence du site, marques d'expédition, méthode d'emballage et exigences en matière de documents d'exportation.

Foire aux questions

Quels équipements basse tension Xubian fabrique-t-il ?

Nous fabriquons des appareillages basse tension débrochables et fixes, des armoires de compensation de condensateurs, des armoires de filtrage actif APF, des armoires de distribution et de compensation complètes, des armoires de distribution basse tension CA, des boîtes de distribution et des équipements d'inspection de patrouille de lutte contre l'incendie. La gamme couvre la distribution principale d'arrivée, le contrôle du moteur, la correction du facteur de puissance, le filtrage des harmoniques et la distribution du circuit final.

Pouvez-vous personnaliser une gamme d'appareillages basse tension selon notre schéma unifilaire ?

Oui. Nous travaillons à partir du schéma unifilaire, du programme de charge et des conditions d'installation pour configurer les valeurs nominales des jeux de barres, les tailles de châssis de disjoncteur, les modules de tiroirs, l'entrée de câbles, le comptage et l'étiquetage. Les programmes OEM et ODM peuvent inclure des panneaux de marque privée, une tension et une fréquence spécifiques au projet, une finition de boîtier et des jeux de dessins.

Comment dimensionner les armoires APF et condensateurs pour un projet ?

La capacité APF est sélectionnée à partir du spectre harmonique mesuré ou attendu, du courant de charge et du THDi cible, en utilisant des modules de 50 à 450 A avec extension parallèle si nécessaire. Les armoires de condensateurs sont étudiées en fonction du facteur de puissance de déplacement, des appareils de commutation, de la ventilation et des conditions harmoniques admissibles au niveau du jeu de barres.

Quels tests et quelle documentation accompagnent l'équipement ?

Les assemblages sont soumis à une inspection à l'arrivée, à des contrôles en cours de processus et à des tests en usine du produit fini, notamment la tenue à la tension, l'échauffement et la vérification du fonctionnement. Le dossier de documentation comprend des dessins, des rapports de tests en usine, des manuels d'exploitation et de maintenance, des listes de colisage et des documents d'exportation, avec un support de certification pour le marché cible.

Quel est le délai de livraison et la garantie ?

Les modèles standard sont généralement livrés sous 7 à 15 jours ouvrables. Les produits OEM et ODM suivent le calendrier de dessin et de production confirmé dans la proposition. Les produits bénéficient d'une garantie de 12 mois pour la réparation, le remplacement et le retour, avec des pièces de rechange disponibles après garantie.

Comment se déroule l’installation et le support après-vente ?

Nous fournissons des dessins d'installation, des manuels et des rapports de test avant expédition, puis fournissons des conseils d'installation et de dépannage en ligne en anglais. Pour les équipements clés du projet, une assistance au déballage, à l'installation et à la mise en service sur site peut être organisée, avec une assistance technique après-vente en ligne 24 heures sur 24.
