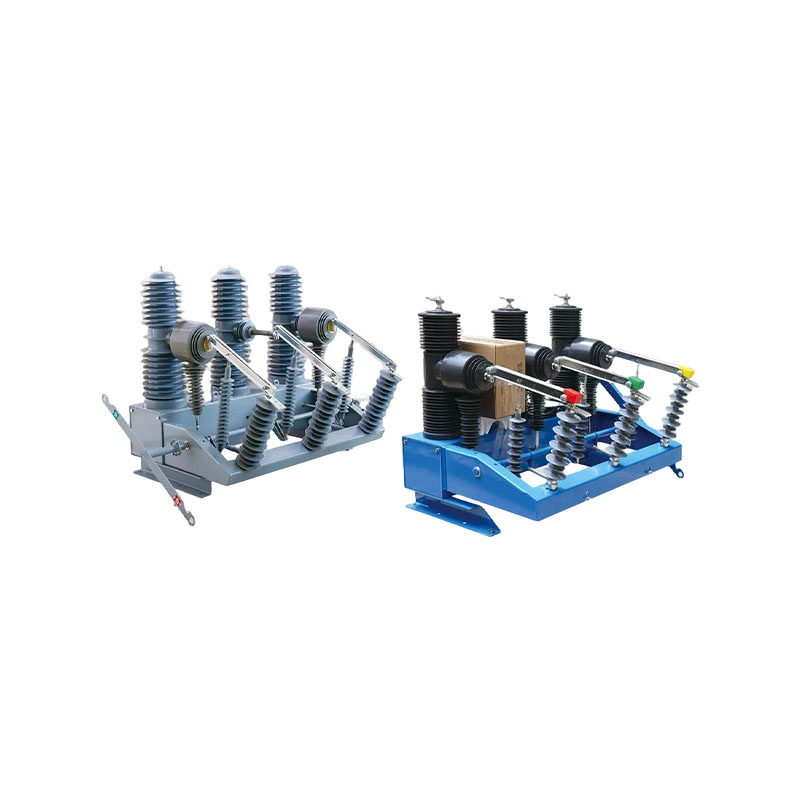

  • Disjoncteur à vide haute tension extérieur ZW32-40.5
  • Disjoncteur à vide haute tension extérieur ZW32-40.5
  • Principales caractéristiques structurelles
  • Normes applicables
  • Spécifications techniques
  • Principe de fonctionnement du disjoncteur

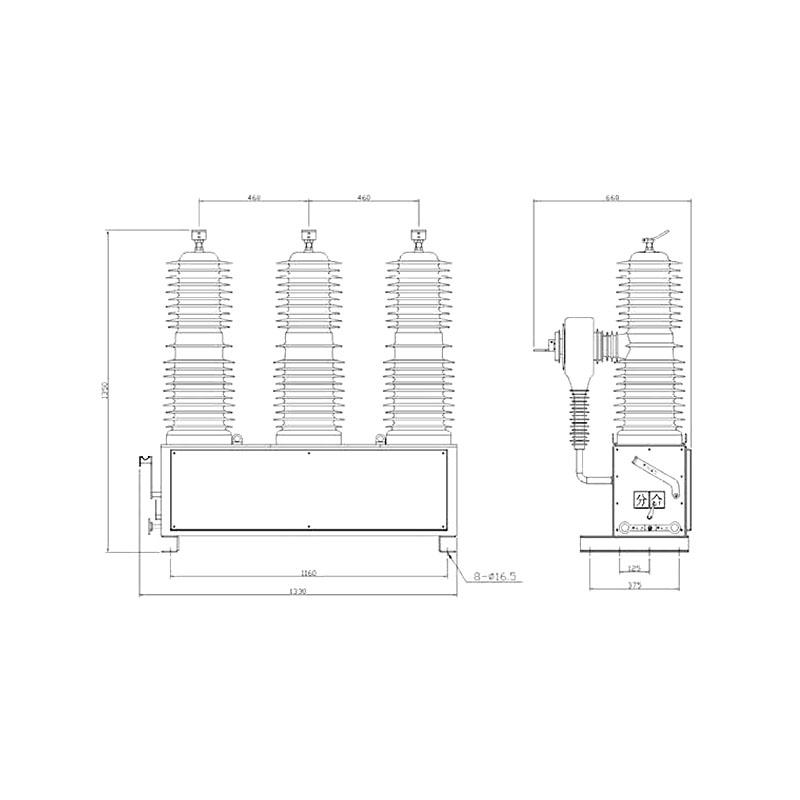

100002-tFlF Le disjoncteur à vide haute tension extérieur ZW32-40.5 se compose principalement d'un pôle intégré solidement scellé, d'un transformateur de courant, d'un mécanisme de commande et d'un boîtier. Ce modèle de disjoncteur présente une conception compacte, avec un boîtier en acier de haute qualité. Les utilisateurs peuvent sélectionner le transformateur de courant pour répondre à leurs besoins.
Le disjoncteur à vide haute tension extérieur ZW32-40.5 est associé à une unité de commande intelligente correspondante. Il peut effectuer des opérations de commutation locales sur site et peut également être contrôlé à distance via une interface de communication. D'autres informations sur le disjoncteur peuvent également être transmises au centre de contrôle, avec des canaux de communication incluant le câble, la fibre optique, GPRS/CDMA, GSM, etc.

Disjoncteurs à courant alternatif haute tension GB1984-2003
Spécifications communes GB/T11022-1999 pour les normes d'appareillage de commutation et d'appareillage de commande à haute tension
Disjoncteurs à courant alternatif haute tension IEC62271-100

Non. Article Unité Données
01 Tension nominale kV 40.5
02 Courant nominal A 630/1250
03 Fréquence nominale Hz 50 ou 60
04 Tension de tenue à la fréquence industrielle 1 min (humide) (sec) Phase à phase, phase à terre / entre contacts kV 81
05 Tension de tenue aux impulsions de foudre (crête) Phase à phase, phase à terre / entre contacts kV 185
06 Courant nominal de coupure de court-circuit kA 25/31,5
07 Courant nominal de création de court-circuit (crête) kA 63/80
08 Courant de tenue de crête nominal kA 63/80
09 Courant de tenue à court terme 4s kA 25/31,5
10 Séquence de fonctionnement nominale O-0.1s-CO-3s-CO-6s CO-60s Réinitialiser
11 Opérations de coupure de courant de court-circuit nominal fois 30
12 Durée de vie mécanique fois 10000
13 Tension de commande du mécanisme V CA/CC220
14 Tension de tenue à la fréquence d'alimentation du circuit secondaire 1 min kV 2
15 Espace de contact mm 16 ± 1
16 Sur-course du contact mm 4 ± 0,5
17 Vitesse d'ouverture m/s 1,4-1,8
18 Vitesse de fermeture m/s 0,4-0,8
19 Temps de rebond de fermeture du contact Mme ≤ 5
20 Distance centrale phase à phase mm 460 ± 2
21 Non-simultanéité de fermeture triphasée Mme ≤ 2
22 Résistance de boucle conductrice de phase μΩ < 80
23 Heure de fermeture Mme ≤ 100
24 Heure d'ouverture Mme ≤ 50
25 Poids Kg 270

1. Principe d'extinction d'arc
Le disjoncteur à vide haute tension extérieur ZW32-40.5 adopte une ampoule à vide, utilisant le vide poussé comme moyen d'extinction et d'isolation de l'arc. Lorsque les contacts mobiles et fixes se séparent sous l'action du mécanisme de commande alors qu'il est sous tension, un arc sous vide est généré entre les contacts. Parallèlement, la structure de contact spéciale forme un champ magnétique longitudinal approprié dans l'espace de contact, maintenant l'arc sous vide dans un état diffusé et permettant une combustion uniforme de l'arc sur la surface de contact afin de maintenir une faible tension d'arc. Lorsque le courant dépasse naturellement zéro, les ions résiduels, les électrons et les vapeurs métalliques se recombinent ou se condensent sur les surfaces de contact et les blindages en quelques microsecondes. La rigidité diélectrique de l'espace de l'interrupteur est rapidement rétablie, éteignant l'arc et coupant le circuit. Contrôlé par le champ magnétique longitudinal, l'arc sous vide permet au disjoncteur de fournir des performances d'interruption de courant stables et fortes.
2. Stockage de l'énergie du moteur
Le moteur transmet un couple au pignon du mécanisme, qui est transmis au grand pignon de l'arbre principal, entraînant la rotation du bras de manivelle et chargeant le ressort de fermeture. Lorsque la vis sur la manivelle enfonce l'interrupteur de fin de course, l'alimentation du moteur est coupée, complétant ainsi le stockage d'énergie du ressort.
3. Stockage manuel de l'énergie
La rotation manuelle de l'arbre de sortie du mécanisme transmet le couple via le pignon au grand engrenage entièrement engrené, entraînant la rotation du bras de manivelle et la charge du ressort de fermeture.
4. Fonctionnement du solénoïde de fermeture
Une fois que le mécanisme a reçu le signal de fermeture, le noyau mobile du solénoïde de fermeture se déplace vers le haut et pousse la tige de déclenchement de fermeture vers le haut, faisant tourner le demi-arbre de fermeture dans le sens inverse des aiguilles d'une montre et relâchant la retenue du loquet de fermeture. Pendant ce temps, le loquet de fermeture est pressé par le rouleau et tourne dans le sens inverse des aiguilles d'une montre pour libérer le support de stockage d'énergie. Entraînée par la tension du ressort de fermeture, la came de l'arbre principal frappe le culbuteur de l'arbre de stockage manuel d'énergie (arbre de sortie) et transmet le mouvement à l'interrupteur via la bielle, complétant ainsi l'opération de fermeture.
5. Fonctionnement manuel
La rotation manuelle de la fourchette montée sur le demi-arbre de fermeture fait tourner le demi-arbre dans le sens inverse des aiguilles d'une montre, obtenant le même effet que l'opération de fermeture par solénoïde.
6. Opération de réenclenchement
Une fois que le mécanisme a libéré l'énergie du ressort et terminé la fermeture, il se recharge automatiquement à l'état fermé. Une fois le stockage d'énergie terminé, le mécanisme reste dans l'état fermé et chargé et prend en charge la refermeture automatique dès réception d'un signal de commande valide.
7. Fonctionnement du solénoïde d'ouverture
Une fois que le mécanisme a reçu le signal d'ouverture, le noyau mobile du solénoïde d'ouverture se déplace vers le haut et pousse la tige de déclenchement d'ouverture vers le haut, faisant tourner le demi-arbre d'ouverture dans le sens inverse des aiguilles d'une montre et relâchant la retenue du loquet d'ouverture. Pendant ce temps, le loquet d'ouverture est poussé par le galet et tourne dans le sens inverse des aiguilles d'une montre. Le culbuteur tourne dans le sens inverse des aiguilles d'une montre sous la poussée du ressort d'ouverture interne, complétant ainsi l'opération d'ouverture.
8. Fonctionnement manuel
La rotation manuelle de la fourchette montée sur le demi-arbre d'ouverture fait tourner le demi-arbre dans le sens inverse des aiguilles d'une montre, obtenant le même effet que l'opération d'ouverture du solénoïde.
9. Fonctionnement du déclenchement par surintensité
Lorsque le courant de déclenchement spécifié traverse la bobine du déclencheur à maximum de courant, l'électro-aimant s'actionne et la tige de poussée entraîne le levier de déclenchement. Cela fait tourner le demi-arbre d'ouverture dans le sens inverse des aiguilles d'une montre et libère la retenue du loquet d'ouverture, produisant la même action que l'ouverture du solénoïde et complétant le déclenchement par surintensité du disjoncteur.
