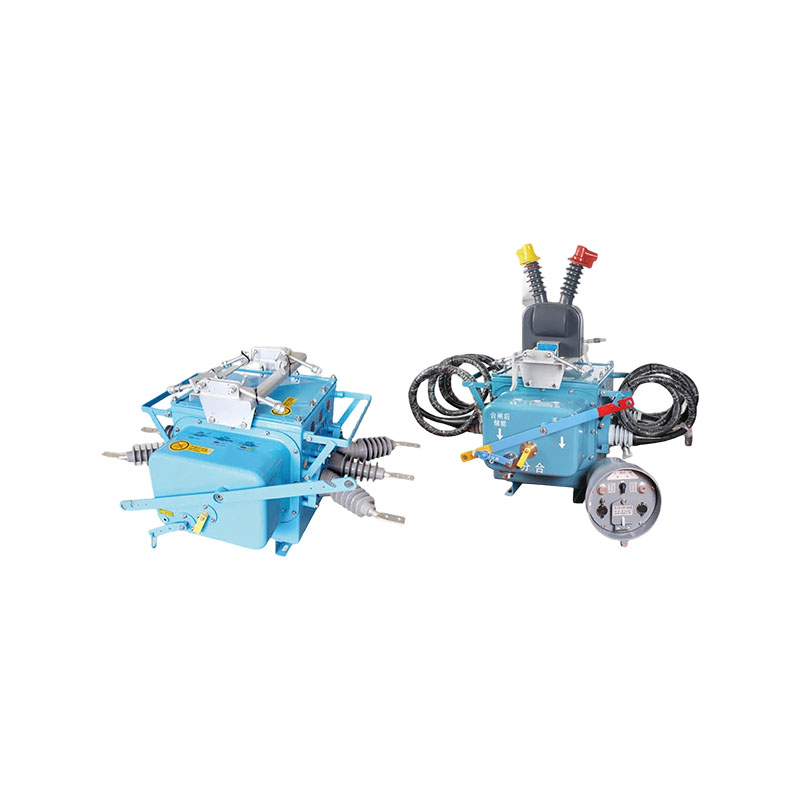

  • Interrupteur de charge sous vide haute tension extérieur FZW28-12F
  • Interrupteur de charge sous vide haute tension extérieur FZW28-12F
  • Désignation du modèle
  • Caractéristiques fonctionnelles
  • Spécifications techniques (voir tableau)
  • Dimensions du contour et de l'installation

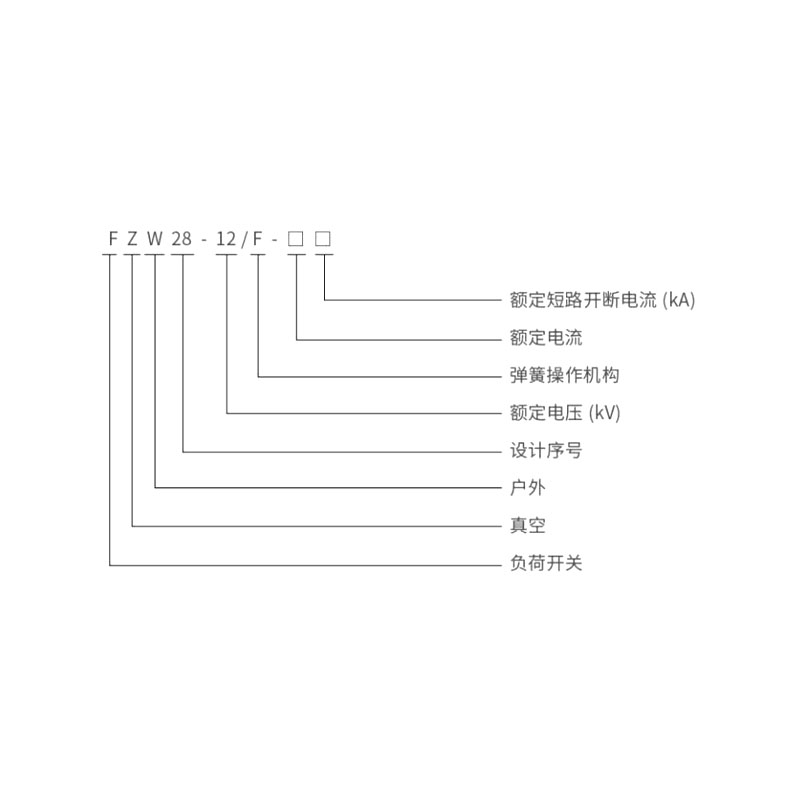

100004-5odb Désignation du modèle
Courant nominal de coupure de court-circuit (kA)
Courant nominal
F Mécanisme de fonctionnement à ressort
12 Tension nominale (kV)
28 Numéro de série de conception
W Extérieur
Z Vide
F Commutateur de charge

Verrouillage automatique pour les défauts de court-circuit interphase : lorsqu'un défaut de court-circuit interphase se produit sur une ligne de dérivation utilisateur, le commutateur de limite se déclenche et se verrouille immédiatement après le déclenchement du disjoncteur de la sous-station ou de la protection du réenclencheur. Après la fermeture de la sous-station, les autres utilisateurs de la ligne d'alimentation reprennent rapidement l'alimentation électrique.
Localisation rapide des défauts : après qu'un accident de ligne secondaire d'un utilisateur entraîne le fonctionnement de la protection du commutateur de limite, l'utilisateur responsable est mis hors tension et signale activement les informations sur l'incident. La compagnie d'électricité envoie du personnel sur place pour enquêter sur la cause de l'accident via un PDA ou un module de communication.
Isolation automatique des défauts de terre monophasés : lorsqu'un défaut de terre monophasé se produit sur une ligne secondaire utilisateur, le commutateur de limite se déclenche automatiquement. Les autres utilisateurs de la sous-station et de la ligne d'alimentation ne ressentiront pas l'apparition du défaut. Ce commutateur peut réaliser les fonctions suivantes : protection instantanée, protection contre les surintensités, réenclenchement à trois coups, enregistrement d'événements, protection contre le courant d'appel, protection homopolaire, horloge en temps réel, accélération après réenclenchement, requête d'état en temps réel, contrôle PDA intelligent, réglage local/à distance des valeurs, rapport de défauts actif et fonctions de message court GSM.

Non. Article Unité Données
01 Tension nominale kV 12
02 Fréquence nominale Hz 50
03 Niveau d'isolation nominal Tension de tenue aux impulsions de foudre kV 75/85 (entre contacts)
Tension de tenue aux impulsions de foudre (Peak) Essai à sec 42/48 (à travers les contacts)
Essai humide 34
04 Courant nominal A 630
05 Courant et durée de tenue nominale de courte durée kA/2s 16
06 Courant de tenue de crête nominal kA 40
07 Courant nominal de création de court-circuit kA 40
08 Durée de vie mécanique fois 10000
09 Poids net kg 210

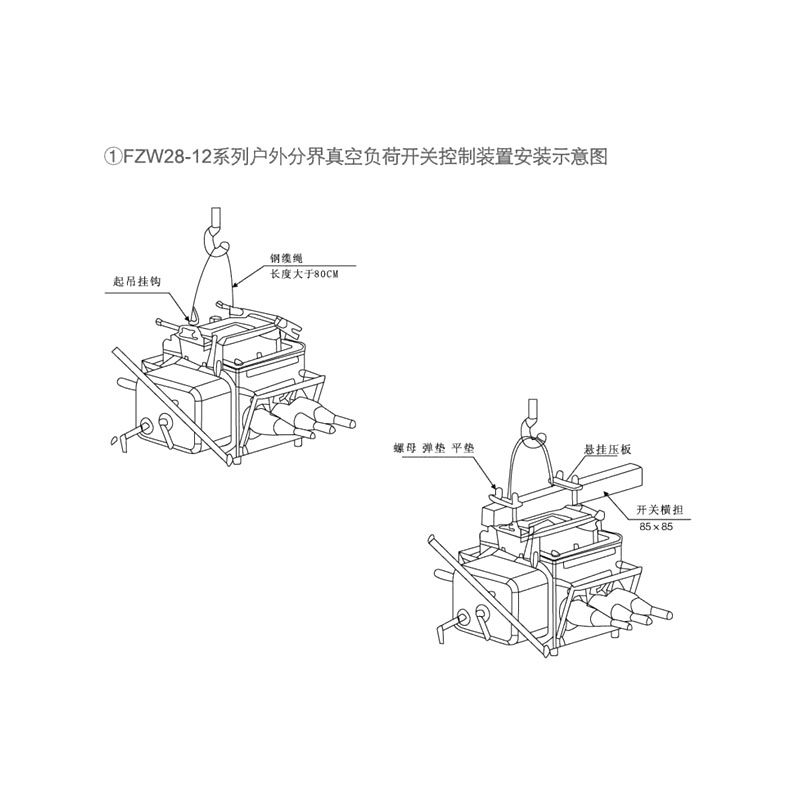

Schéma d'installation du dispositif de commande de commutateur de charge à vide de limite extérieure série FZW28-12
100022-zLMM 1 Crochet de levage
2 Câble en acier
3 Longueur supérieure à 80 cm
4 Boulon, rondelle élastique, rondelle plate
5 Plaque de suspension
6 Bras transversal de commutation (65x65)

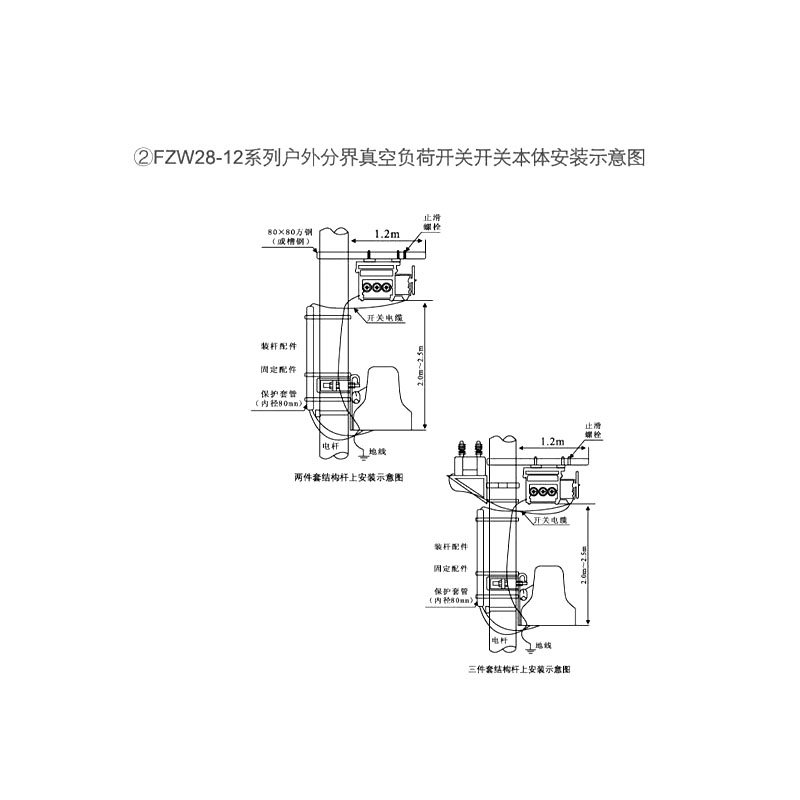

Diagramme d'installation du corps du commutateur de charge sous vide à limite extérieure série FZW28-12
100013-dQ5A A Acier 60 × 60 × 5 (ou acier à canal)
B Accessoires de serrage de poteaux
C Accessoires de fixation
D Manchon de protection (diamètre intérieur 60 mm)
E Schéma de montage sur poteau de structure en deux parties
F Schéma de montage sur poteau de structure en trois parties
G Borne supérieure
H Borne inférieure
I 1,2 m
J Boulon
K Corps de commutateur
L Fil de suspension
