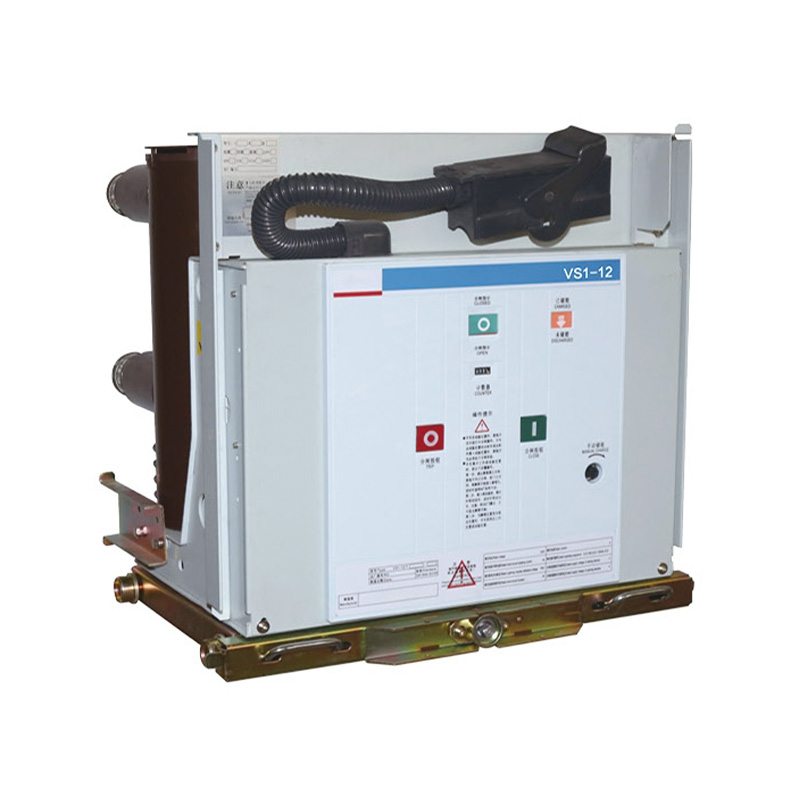

  • Disjoncteur à vide haute tension d'intérieur fixe/chariot à bras ZN63(VS1)-12
  • Disjoncteur à vide haute tension d'intérieur fixe/chariot à bras ZN63(VS1)-12
  • Disjoncteur à vide haute tension d'intérieur fixe/chariot à bras ZN63(VS1)-12
  • Disjoncteur à vide haute tension d'intérieur fixe/chariot à bras ZN63(VS1)-12
000022 Désignation du modèle
ZN Disjoncteur à vide intérieur
63(VS1) Numéro de série de conception
12 Tension nominale (kV)
□ Code du mécanisme de commande : G signifie type à fermeture solide
□ Courant nominal
□ Courant nominal de coupure en court-circuit (kA)

1. Température ambiante : pas supérieure à 40°C et pas inférieure à -10°C (stockage et transport à -30°C autorisés).
2. Altitude : ne dépassant pas 1 000 m. (En cas d'utilisation à une altitude plus élevée, le niveau d'isolation nominal doit être augmenté en conséquence.)
3. Humidité relative : moyenne quotidienne ne dépassant pas 95 % ; pression de vapeur saturée moyenne quotidienne ne dépassant pas 2,2 × 10 ^ -3 MPa, moyenne mensuelle ne dépassant pas 1,8 × 10 ^ -3 MPa.
4. Intensité sismique : ne dépassant pas le niveau 8.
5. Lieux exempts d'incendie, de risques d'explosion, de pollution grave, de corrosion chimique et de vibrations graves.

Non. Article Unité Données
01 Tension nominale kV 12
02 Tension de fonctionnement maximale kV 12
03 Courant nominal A 630
1250
630 1250 1250 1600
1600 2000 2000 2500
2500 3150 3150 4000
04 Courant assigné de coupure en court-circuit (courant assigné de stabilité thermique - r.m.s.) kA 20/25 31.5 40
05 Courant assigné de fermeture en court-circuit (crête) kA 50/63 80 100
06 Courant de tenue de crête assigné (courant de stabilité dynamique assigné - crête) kA 50/63 80 100
07 Tension de tenue aux courts-circuits nominale 4S kA 20/25 31.5 40
08 Niveau d'isolation nominal Tension de tenue en fonctionnement (avant et après coupure nominale) / tension de tenue à la fréquence industrielle de 1 min kV À la masse 42 (à travers les contacts ouverts 48)
Tension de tenue aux chocs (avant et après coupure assignée) / crête de tension assignée de tenue aux chocs de foudre À la terre 75 (à travers les contacts ouverts 85)
09 Temps de stabilité thermique nominal s 4
10 Séquence de fonctionnement nominale O-0,3s-CO-180s-CO
11 Durée de vie mécanique fois 20000
12 Nombre nominal d'opérations de coupure de courant de court-circuit fois 50
13 Tension nominale de fermeture du mécanisme de commande (DC) V CA, CC 110, 220
14 Tension nominale d'ouverture du mécanisme de commande (DC) V CA, CC 110, 220
15 Espace de contact mm 11 ± 1
16 Surcourse (longueur de compression du ressort de contact) mm 3,5 ± 0,5
17 Temps de rebond ouverture/fermeture triphasé Mme ≤ 2
18 Temps de rebond à la fermeture du contact Mme t ≤ 2
19 Vitesse moyenne d'ouverture m/s 0,9 ~ 1,2
Vitesse moyenne de fermeture m/s 0,5 ~ 0,8
20 Heure d'ouverture à la tension de fonctionnement maximale s ≤ 0,05
21 à tension de fonctionnement minimale ≤ 0,08
22 Heure de fermeture s 0.1
23 Résistance du circuit principal de chaque phase μΩ 630 ≤ 50 1250 ≤ 45
24 Épaisseur d'usure cumulée admissible des contacts mobiles et fixes mm 3
Les dimensions entre parenthèses correspondent à un espacement de phases de 275 mm
