Accueil / Produits / Appareillage de commutation complet haute tension / KYN61-40.5 (Z) Appareillage de commutation blindé CA extractible à enveloppe métallique
Wenzhou Xubian Electric Co., Ltd.

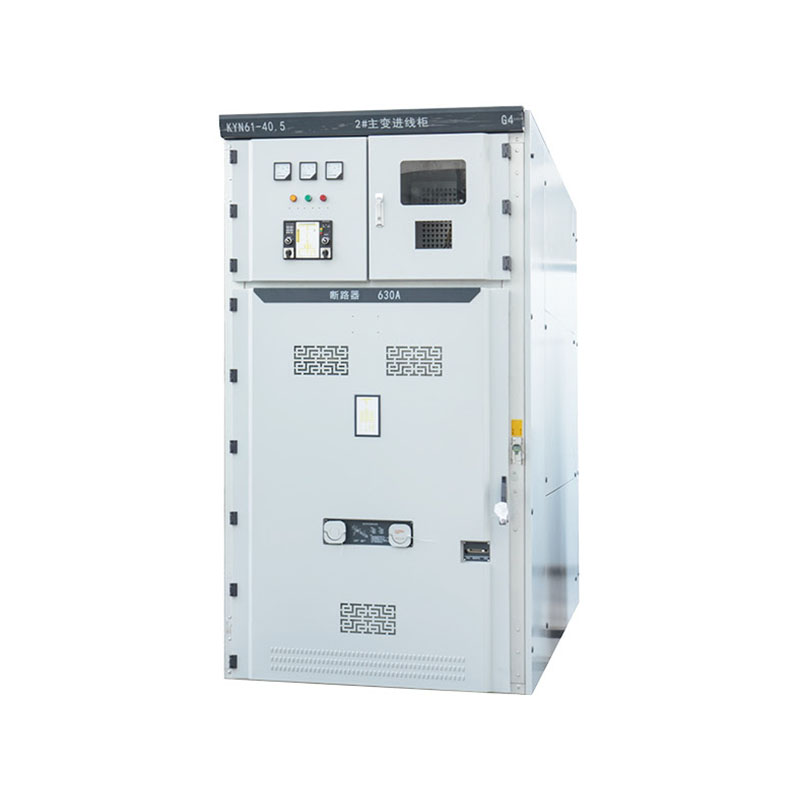

  • KYN61-40.5 (Z) Appareillage de commutation blindé CA extractible à enveloppe métallique
  • KYN61-40.5 (Z) Appareillage de commutation blindé CA extractible à enveloppe métallique
  • Désignation du modèle
  • Conditions normales de service
  • Principaux paramètres techniques
  • Installation de l'appareillage de commutation
  • Dimensions hors tout
  • Schéma de structure de l'équipement

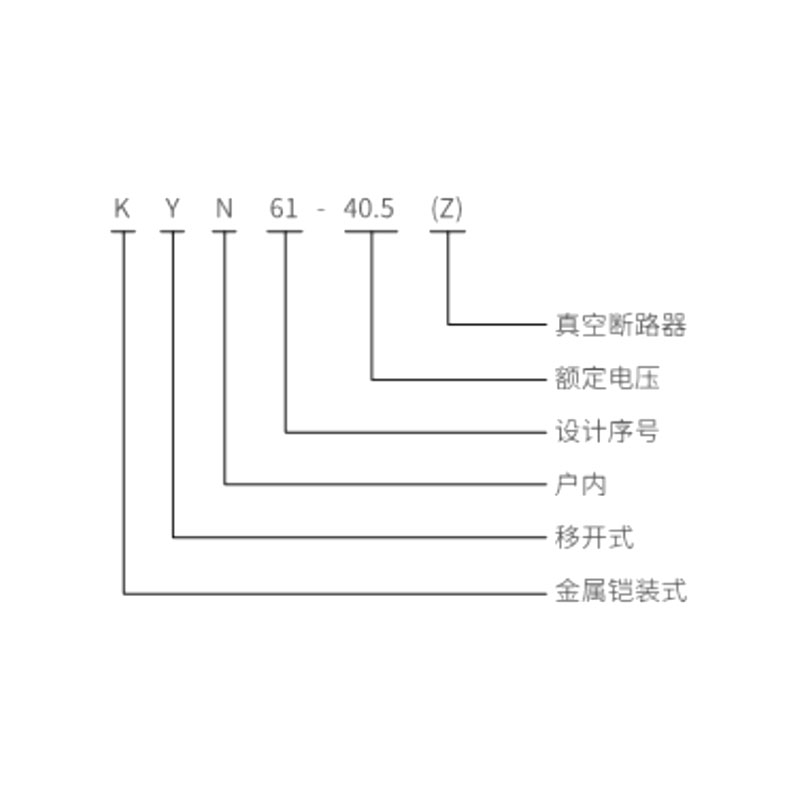

200021 Désignation du modèle
K Type recouvert de métal
Y Type débrochable
N Intérieur
61 Numéro de série de conception
40.5 Tension nominale
(Z) Disjoncteur à vide
  • Température de l'air ambiant : Maximum 40°C, minimum −15°C.
  • Humidité relative : L'humidité relative moyenne quotidienne ne doit pas dépasser 95 %.
  • Pression de vapeur d'eau : La moyenne quotidienne ne doit pas dépasser 2,2 kPa.
  • Humidité relative : La moyenne mensuelle ne doit pas dépasser 90 %.
  • Pression de vapeur d'eau : La moyenne mensuelle ne doit pas dépasser 1,8 kPa.
  • Altitude : Ne dépassant pas 1 000 m au dessus du niveau de la mer.
  • Intensité sismique : Ne dépassant pas 8 degrés.
  • Air ambiant : Exempt de pollution importante telle que gaz corrosifs ou inflammables, vapeur d'eau, etc.
  • Aucune vibration violente.
  • Pour une utilisation dans des conditions dépassant les conditions de service normales spécifiées dans GB 3906, une consultation avec le fabricant est requise.

Principaux paramètres techniques de l'appareillage à vide

Nom Unitéé Valeur
Tension nominale kV 40.5
Courant nominal A 1250 1600 2000
Fréquence nominale Hz 50
Courant de tenue nominal de courte durée kA 20 25 31,5
Courant de tenue de crête nominal kA 50 63 80
Tension de tenue à la fréquence nominale kV 95/1min
Tension nominale de tenue aux impulsions de foudre kV 185
Durée nominale du court-circuit s 4
Degré de protection IP3X


Principaux paramètres techniques du disjoncteur à vide (traduction anglaise)

Nom Unitéé Valeur
Tension nominale kV 40.5
Fréquence nominale Hz 50
Tension de tenue à la fréquence nominale kV 95/1min
Tension nominale de tenue aux impulsions de foudre kV 185
Courant nominal A 1250, 1600, 2000
Courant de tenue nominal de courte durée kA 20, 25, 31,5
Courant nominal de coupure de court-circuit kA 20, 25, 31,5
Courant de tenue de crête nominal kA 50, 63, 80
Durée nominale du court-circuit s 4
Heure d'ouverture Mme 30 ≤ t ≤ 60
Heure de fermeture Mme 50 ≤ t ≤ 100
Opérations nominales de coupure de court-circuit fois 20
Durée de vie mécanique fois 10000
Classe de protection IP43

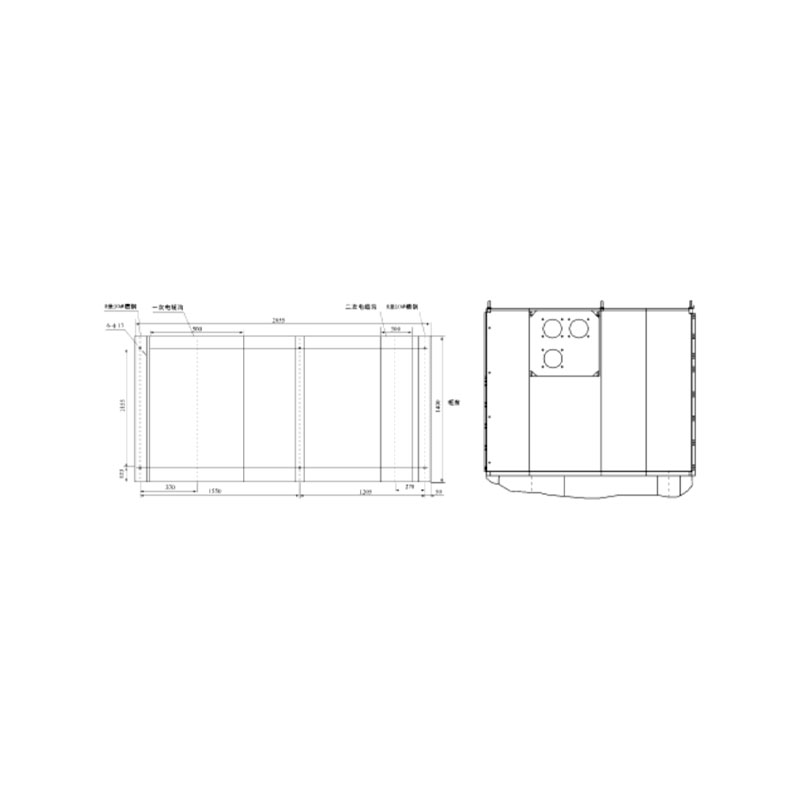

200012 1. Hauteur du local électrique : ≥4500 mm.
2. Distance entre l'arrière du tableau et le mur : ≥1500 mm.
3. Planéité du cadre de fondation : ≤1 mm/m.
4. La partie de l'acier du canal de fondation encastré dépassant du sol ne doit pas dépasser 3 mm.
5. L'appareillage peut être fixé à la fondation par boulonnage ou soudage.
6. Poids approximatif de l'appareillage : 1800 kg.
7. Largeur d'allée de fonctionnement de l'appareillage (une seule rangée) : ≥3000 mm ; double rangée (face à face) : ≥4000 mm.

Hauteur 2650 millimètres
Largeur Courant nominal ≤1600 A 1400 millimètres
Profondeur Entrée/sortie de câble 2870 millimètres
Profondeur Entrée/sortie aérienne 2950 mm

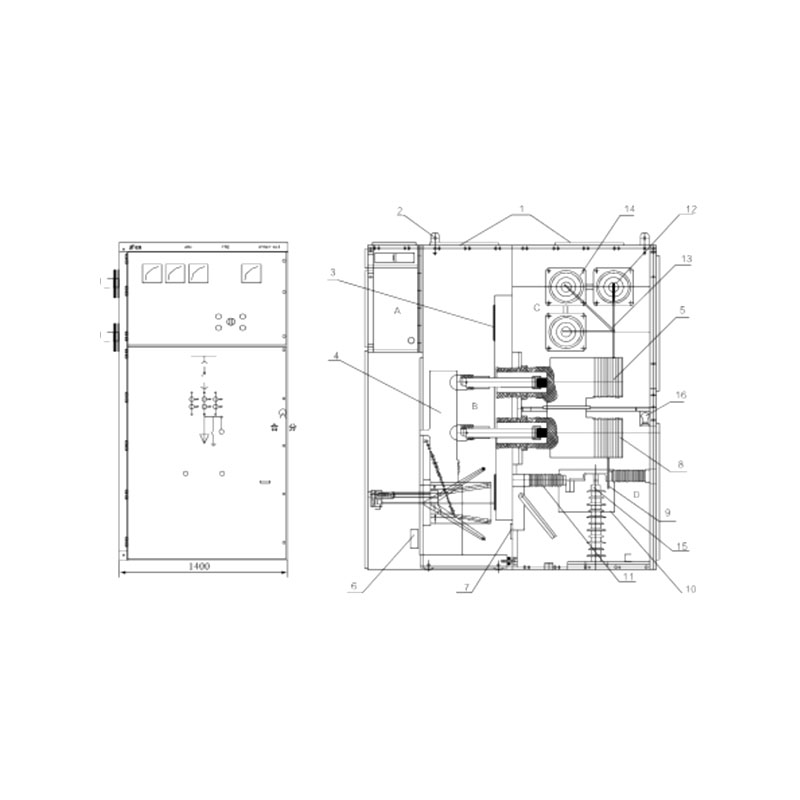

200003 A. Compartiment des instruments 7. Appareil de chauffage
B. Compartiment du disjoncteur 8. Transformateur de courant
C. Compartiment des jeux de barres 9. Câble
D. Compartiment pour câbles 10. Panneau isolant
E. Compartiment des jeux de barres auxiliaires 11. Interrupteur de mise à la terre
1. Plaque de pression 12. Jeu de barres principal
2. Anneau de suspension 13. Jeu de barres de dérivation
3. Obturateur 14. Manchon isolant
4. Disjoncteur 15. Parafoudre
5. Boîte de contact 16. Éclairage
6. Prise secondaire
