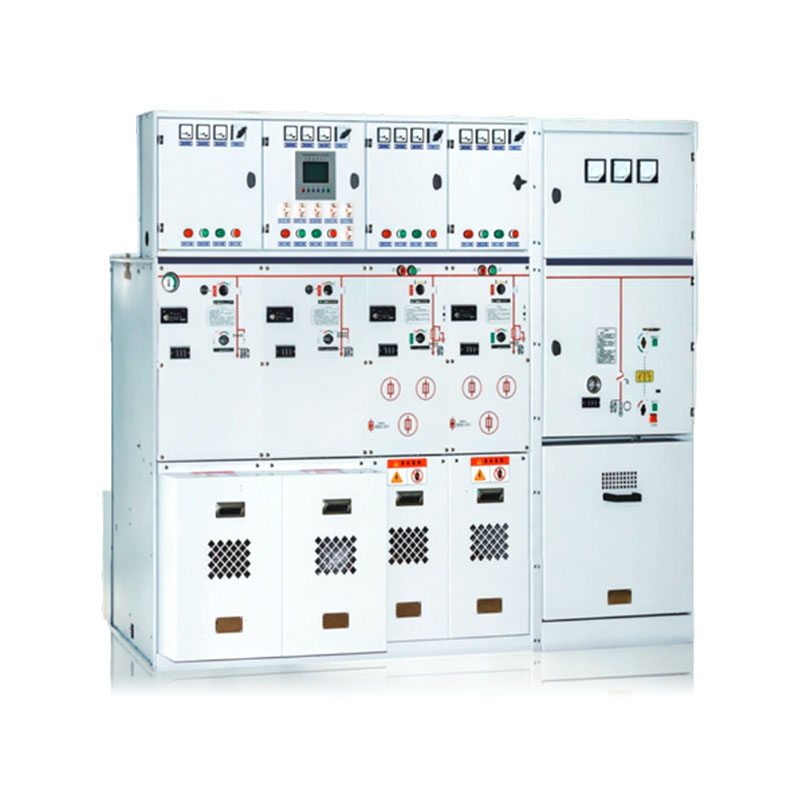

  • XBSRM-12 Appareillage de commutation sous enveloppe métallique entièrement isolé et entièrement scellé
  • XBSRM-12 Appareillage de commutation sous enveloppe métallique entièrement isolé et entièrement scellé
  • Définition de l'unité
  • Indicateurs de performance
  • Caractéristiques du produit
  • Principaux paramètres techniques
  • Description de la conception
Code d'unité Signification
C Unité de commutation de charge standard à bague unique
F Unité combinée interrupteur de charge-fusible
V Unité de disjoncteur
D Unité d'arrivée de câble (sans interrupteur)
Douille côté jeu de barres
- Douille supérieure de jeu de barres
SL Unité de couplage de jeu de barres
M Unité de dosage
TP Unité TP
1K2(4) Unité de commutation de charge avec connexion sortante à double traversée

Pression du gaz SF6 Pression absolue à 20°C : 1,4 bar Conditions normales de fonctionnement
Taux de fuite 0,2%/an Température maximale 40°C
Degré de protection IP67 Température minimale -40°C
Épaisseur de l'acier inoxydable de la chambre à gaz 3,0 mm Humidité relative moyenne maximale ≤95%
Altitude ≤2000 m*
Jeu de barres
Jeu de barres interne du commutateur de charge 400 mm² Cu Normes applicables
Barre omnibus de mise à la terre de l'appareillage de commutation 150 mm² Cu GB/T11022 GB3906 GB1985
GB16926 GB3804 GB1984
Couleur GB3309
Panneau avant de l'appareillage de commutation RAL7012 CEI60056 CEI60129 CEI60265
Panneau latéral et couvercle du compartiment à câbles RAL7035 CEI60298 CEI60420 CEI60694

Sécurité opérationnelle :
Grâce aux mesures de sécurité suivantes, nous offrons aux utilisateurs une protection de sécurité particulière :
Commutateur de charge intégré à trois positions de travail
Le disjoncteur utilise un interrupteur de charge au lieu d'un interrupteur d'isolement, ce qui le rend plus sûr et plus fiable. La conception entièrement fermée d'un côté protège contre tout contact accidentel. Le verrouillage mécanique avec affichage électrique répond aux exigences de cinq preuves et fournit une indication de l'état des lignes entrantes et sortantes.
Fonctionnement fiable : la conception entièrement fermée utilise un réservoir de gaz soudé à partir de plaques d'acier inoxydable de 3 mm, avec tous les interrupteurs 10 kV et les jeux de barres sous tension scellés à l'intérieur du réservoir de gaz. Les connecteurs de câbles en silicone correspondants fournissent des connexions de câbles entièrement isolées et entièrement fermées, empêchant le mécanisme de commande élastique d'être affecté par la poussière, l'humidité, les petits animaux et d'autres facteurs environnementaux externes. Les panneaux à commande manuelle ou électrique utilisent de la tôle galvanisée avec des schémas synoptiques pour indiquer les positions des interrupteurs. La surface est peinte électrostatiquement pour améliorer la résistance à la corrosion et augmenter la plage de pression sûre du gaz SF6 à l'intérieur du récipient sous pression.

Économique :
Sans entretien
Très fiable
Durée de vie jusqu'à 20 ans

Solutions flexibles :
Plusieurs méthodes entrantes, prenant en charge l'entrée de câble avant, droite, supérieure ou arrière
Méthodes de combinaison multiples, permettant une combinaison flexible d'unités individuelles
Barres omnibus isolées, prenant en charge les agencements d'armoires d'avant en arrière ou de gauche à droite
Solutions de conception flexibles

Large application :
Grande capacité de sortie de câble et faible encombrement, adapté à diverses exigences d'application.

Article Unité Module C Module F Module V Module CB
Commutateur de charge Appareil combiné Vacuostat Sectionneur / Sectionneur de Terre Disjoncteur à vide Sectionneur / Sectionneur de Terre
Tension nominale kV 12 12 12 12 12 12
Fréquence nominale Hz 50 50 50 50 50 50
Tension de tenue à la fréquence industrielle (phase à phase/port) kV 42/48 42/48 42/48 42/48 42/48 42/48
Tension de tenue aux chocs de foudre kV 75/85 75/85 75/85 75/85 75/85 75/85
Courant nominal A 630 Remarque 630 1250/630
Courant de coupure nominal en boucle fermée A 630
Courant de coupure de charge nominal du câble A 135/135
Courant assigné de fermeture en court-circuit (crête) kA 50 80
Courant de tenue de crête assigné kA 50
Courant de tenue de courte durée nominal kA/3s 20
Courant assigné de coupure en court-circuit kA 31.5 20 25
Courant de transfert nominal A 1750
Max. Courant pour fusible correspondant A - 125
Résistance de boucle Ω ≤ 300 ≤ 600
Durée de vie mécanique fois 5000 3000 5000 2000 5000 5000

L'appareillage sous enveloppe métallique XBSRM-12, entièrement isolé et entièrement fermé, est installé sur un cadre en tôle galvanisée. Les unités de commutation sont logées dans un réservoir de gaz SF6, constitué d'une plaque d'acier inoxydable de 3 mm d'épaisseur aux propriétés anticorrosion et amagnétiques. Le gaz SF6 est un « système scellé sous pression » et peut fonctionner pendant 20 ans dans des conditions de travail normales. La pression de fonctionnement normale du gaz SF6 est de 0,015 à 0,04 MPa. Le réservoir d'essence est équipé d'un dispositif de décompression qui garantit que le gaz est libéré par l'avant ou l'arrière du réservoir d'essence en cas de pression excessive.
